產品特性
采用工業級32位處理器，處理速度高達1.8GHz;內置2G DDR3 SDRAM; 16G EMMC FLASH的存儲器；
主機前面板內嵌7英寸彩色觸摸控制屏、通過專用編程軟件可自定義屏幕顯示界面，可操作顯示中控主機RS-232,485,紅外，網絡等功能接口的工作狀態與使用狀況，直接顯示外部連接的控制終端設備的IP信息，直觀撐控系統的全部情況；
10路可編程RS-232/485接口可實現數據任意環入環出功能，真正雙向通訊;
1個雙向網口、可自由設定TCP/IP或UDP端口，可作服務器端或客戶端，可實現遠程控制其他設備或擴展RS232、RS485接口；
4路獨立可編程紅外發射接口；內嵌式智能變頻式紅外學習功能，覆蓋所有頻率的紅外代碼,可自由導入導出紅外代碼；
支持多種網絡通訊：NET、LINK 、TCP/IP等
支持16路高清視頻信號輸入、12路高清視頻信號輸出，每種無縫輸入輸出卡都能實現真正實時的無縫切換；支持高清、2K、4K信號。
支持所有常用輸入/輸出信號卡，可用HDMI，HDBaseT，SD/HD/3G-SDI，光纖，DVI和VGA（兼容YUV，YC及CVBS）多種信號卡搭配組成切換系統；；
支持多達32個TEDP協議功能模塊連接；內建強大的事件庫、動作庫及紅外庫，使編程變得更為簡單；內建8個獨立的Socket服務端，控制設備支持到8臺；最大可升級支持到32臺；
支持網絡喚醒，網絡控制電腦播控軟件或PPT等軟件的操控功能；
支持主機時間系統統一管理，配合編程對外部自動或按時間循環執行控制功能免去配套電腦；
支持android;ios;windows等系統控制終端；可做外部功能擴展使用，可并接最少256臺NET網絡設備 ；
支持RF射頻連接天線接口，支持RF傳統專用無線射頻觸摸屏，支持多無線節點無線連接控制，兼容智能家居模式；
USB升級控制端口，實現主機的底層升級或通過電腦控制；
全面支持第三方設備及控制協議，支持用戶自定義編程設置多種控制協議和代碼；支持多代碼的控制，即一鍵發多種代碼（IR紅外、RS-485代碼、RS-232代碼）；
支持多臺網絡中控主機實現級聯控制，達到互聯，互通，互控效果；
同時支持無線觸摸屏、有線觸摸屏、電腦、網絡、墻上面板等多種控制方；
內置AI智能系統監測模塊，實時監測系統運行狀況，異常情況報警提示功能。
技術參數
8核ARM架構微處理器，1.8GHz處理速度;
2G DDR3 SDRAM系統內存;16G EMMC FLASH的程序存儲器;
8路DP9公型口，2路雙向傳輸485控制接口；
可自由設定TCP/IP或UDP端口；
4路紅外IR控制端口；
2路RJ45網絡連接口；
16路高清視頻信號輸入、12路高清視頻信號輸出；
前面板前面板內嵌4.3寸IPS彩色顯示屏、自帶紅外錄碼窗口與按鍵；
工作電源：~110V/60Hz or ~230V/50Hz。

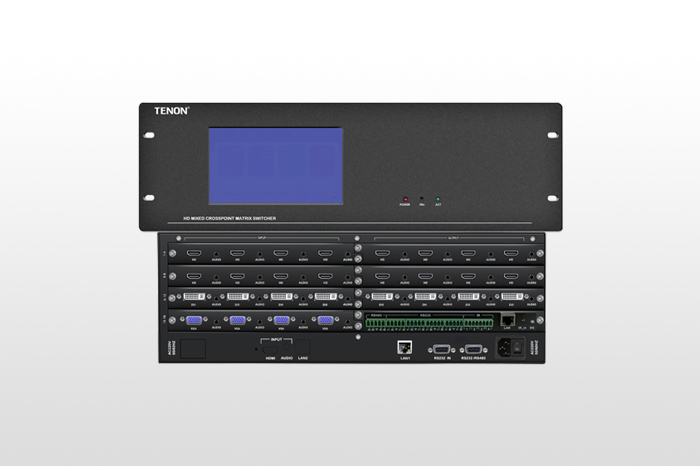

使用效果圖

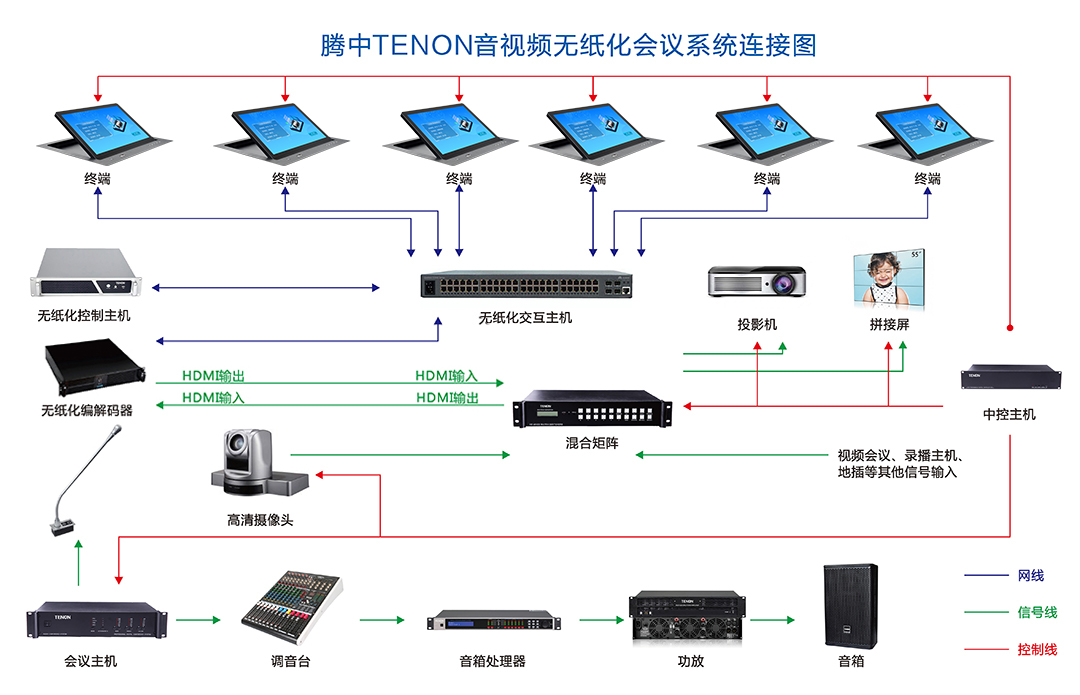

系統拓撲圖
